EDV는 실내 온도조절기와 결합하여 냉.난방 시스템으로 구성되어 실내 온도의 변화에 따른 온도조절기 출력에 따라 배관내의 냉.난방 공급수를 공급 또는 차단함으로써 자동으로 실내 온도를 온도조절기의 설정 온도값을 유지하도록 하여 주는 실내 온도 자동 제어기기 입니다. |
|
|
|
 |
 |
① 온도 변화를 감지한 온도조절기의 출력이 <ON> 또는 <OFF>됩니다.
② 온도조절기의 출력에 따라 모터밸브의 전원이<ON> <OFF>되며 그에 따라 밸브가 <열림> 또는 <닫힘>이 됩니다.
③ 밸브가 <열림>이 되면 실내 배관내의 냉.난방 매체 가 흐르고 <닫힘>이 되면 차단되어 실내 온도가 조절됩니다. |
|
|
|
 |
- 밸브 개.폐 시간이 10 초 이내로써 응답 속도가 빠릅니다.
- 밸브 개.폐 시에만 전력이 소모되므로 에너지 절약형입니다.
- 정전 또는 고장 시에도 밸브를 수동으로 개.폐할 수 있습니다.
- 외부 인디케이터가 부착되어 있어 밸브의 개.폐 상태 파악이 용이합니다. |
|
|
 |
- ‘지역 난방’ 아파트의 난방 제어
- 빌딩, 사무실 등의 냉.난방 제어
|
- 일반 아파트 및 주택 난방 제어
- 보일러 난방 제어 |
|
|
 |
- 입력 전압 : AC 220V/50~60 Hz
- 소비 전력 : 3 W
- 밸브 개.폐 속도 : 10 초 이내
- 최대동작압력 : 10 Kg/㎠
- 최대 허용 차압 : 3 Kg/㎠ |
- 행정 거리 : 6 mm
- 사용동작온도 : -20℃~ 80℃
- 케이스 재질 : ABS 프라스틱 및 Brass
- 사용 모터 : Synchronous and Geared type |
|
|
|
|
 |
(1) 온도 조절기와 밸브 개.폐 타입의 확인
|
① 설치 이전에 용도에 맞춰 온도 조절기와 밸브의 개.폐 타입을 반드시 확인 하십시오.

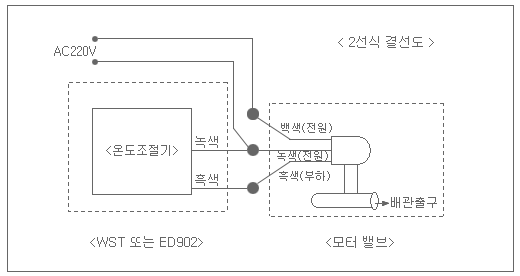

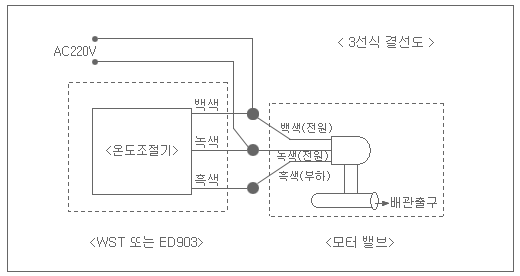

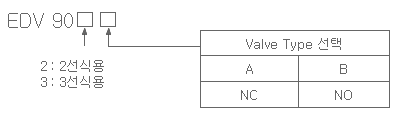

② 온도 조절기와 밸브의 개.폐 타입은 동일하여야 합니다.
☞ 온도 조절기가 <NC> 타입이면 밸브도 <NC>타입, 온도 조절기가 <NO>타입이면 밸브도 <NO>타입을 사용 하십시오.
|
|
① 구동기의 관 부분과 밸브의 관 부분을 서로 끼운 뒤 회전시키며 결합시킵니다.
② 구동기 부분에 달려있는 너트를 반드시 손으로 돌려 구동기와 밸브 본체를 조여 결합합니다.
☞ 너트 고정시 공구를 사용하여 과도하게 고정되는 경우에는 밸브의 개.페 제어 동작시 구동력이 약화되어 정상 동작되지 않을 수 있으므로, 반드시 손으로 회전시켜 고정하십시오.
|
|
|
|
 |
|
① 설정 온도가 현재 온도보다 1°C 이상 높으면 온도 조절기의 출력 신호로 모터 밸브가 열리기 시작하고 난방수가 실내에 공급되어 실내 온도가 상승합니다.
② 현재 온도가 설정 온도 이상이 되면 온도 조절기의 출력 신호가 정지되어 모터 밸브가 닫히기 시작하고 난방수의 공급이 중단됩니다.
|
|
① 설정 온도가 현재 온도보다 1°C 이상 낮으면 온도 조절기의 출력 신호로 모터 밸브가 열리 기 시작하고 냉방 매체가 실내에 공급되어 실내 온도가 하강합니다.
② 현재 온도가 설정 온도 이하가 되면 온도 조절기의 출력 신호가 정지되어 모터 밸브가 닫히 기 시작하고 냉방 매체의 공급이 중단됩니다.
|
|
|
|
|
|
 |
 |
| |
① 구동기와 밸브를 그림과 같이 조립/결합합니다.
② 배관수의 흐름 방향이 상기의 그림과 같이 밸브 본체의 암나사 부분이 <공급류>, 수나사의 부분이 <환류>의 방향이 되도록 설치하십시오.
③ 설치 완료 후, 전원이 투입되었을 때, 그림의 <인디게이터>가 밸브가 <NO>타입인 경우 <열림>이 위쪽, <NC>인 경우 <닫힘>가 위쪽에 위치되어야 합니다. |
|
| |
|
| |
 |
① 구동기와 밸브 조립시 공구를 사용하지 마시고 손으로 결합하십시오. 과도한 결합력으로 모터 밸브의 구동력이 약화되어 정상 동작되지 않습니다.
② 구동기와 밸브 조립 후, 설치시 본체에 충격을 받지 않도록 주의하여 주십시오. 연결 부위가 파손될 수 있습니다.
③ 밸브와 배관의 연결시 공급류와 환류의 방향을 반드시 확인하여 설치하십시오.
④ 습기나 먼지가 발생하지 않는 곳에 설치하여 주십시오. |
|
